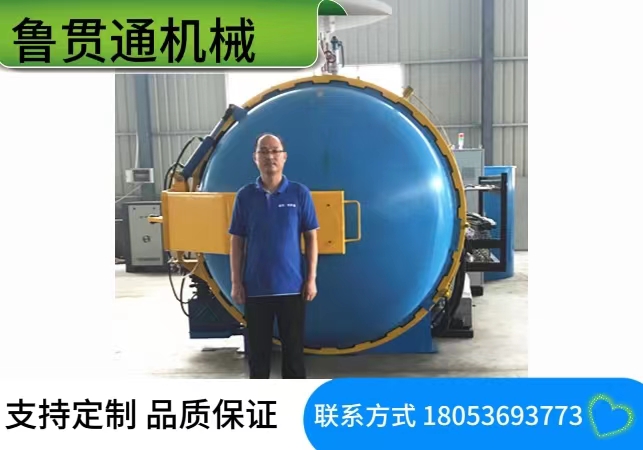

热压罐设备是一种圆柱形的真空压力于一体的高温容器设备，这种设备主要是针对碳纤维材料的碳板、管件、汽车配件、体育用品、航天配件等进行高温高压固化成型、热压罐目前应用于复合材料制品行业固化成型远远优于真空导流技术，模压技术等
热压罐根据配置需求可以设计温度180-250℃、设计压力0.8-1.5Mpa
同时设备配置加热装置，保温装置，真空系统，加压系统等该设备包括以下几个组成部分：
（1）整体结构：由罐体、罐门机构、高温电机、风道板隔热层等形成一个耐高压、高温的罐体。
（2）安全联锁装置：由压力自动联锁、手动联锁、超高压报警装置组成。
（3）快开门装置：手动电动两用快开门设计，停电时能正常开启关闭罐门；
(4）密封装置：罐门采用硅胶充气式密封，耐高压。
（5）压力系统：由压缩机、储气罐、压力控制阀、管路、压力变送器和压力表等组成压力传送与控制系统，罐内压力可达1.5-2.5MPa，误差不大于0.05MPa，设有安全防爆装置。
（6）加热系统：由不锈钢电热管、高温风机、风道板、隔热层、温控系统组成，加热功率满足腔体的温度要求及升温速率的要求。
（7）温度循环系统：由循环风机、导风板、导流罩组成，加速热流传导和循环，形成均匀温度场。
（8）真空系统：由真空泵、管路、真空表和真空阀组成，给封装的复合材料预制件提供真空条件，要求有多个真空管接头满足成型工艺要求。
（9）自动控制系统：采用PLC控制系统，实现对压力、温度、冷却等工艺参数的全程控制与实时记录。
热压罐固化中成型模具的温度分布对复合材料固化质量有显著影响,提高与构件直接接触的模具型面温度均匀性有利于改善内部温度梯度,减小固化变形,提高成型精度。
采用电脑全自动控制，采集罐内的温度数据、压力数据传输到电脑控制箱，并在触摸屏面板上实时显视罐内温度数值，压力数值、方便直观。温度参数、压力参数、真空参数、时间参数等可根据产品所需的自主设定。
